УНН-1 УКАЗАТЕЛЬ НИЗКОГО НАПРЯЖЕНИЯ

Описание

Указатель низкого напряжения УНН1 предназначен для определения наличия или отсутствия напряжения от 12 до 380 В, постоянного и переменного тока.  Указатель имеет световую и звуковую индикацию, режим прозвонки, определяет полярность постоянного и фазу переменного напряжения. Указатель работает при непосредственном прикосновении к токоведущим частям контактами-наконечниками.

Условия эксплуатации указателя напряжения:

• температура окружающего воздуха от минус 45° до плюс 40° С;
• относительная влажность воздуха до 80% при температуре плюс 25° С.

Устройство относится  к основным электрозащитным средствам, применяемым обслуживающим и ремонтным персоналом  электрических станций, подстанций и распределительных сетей.

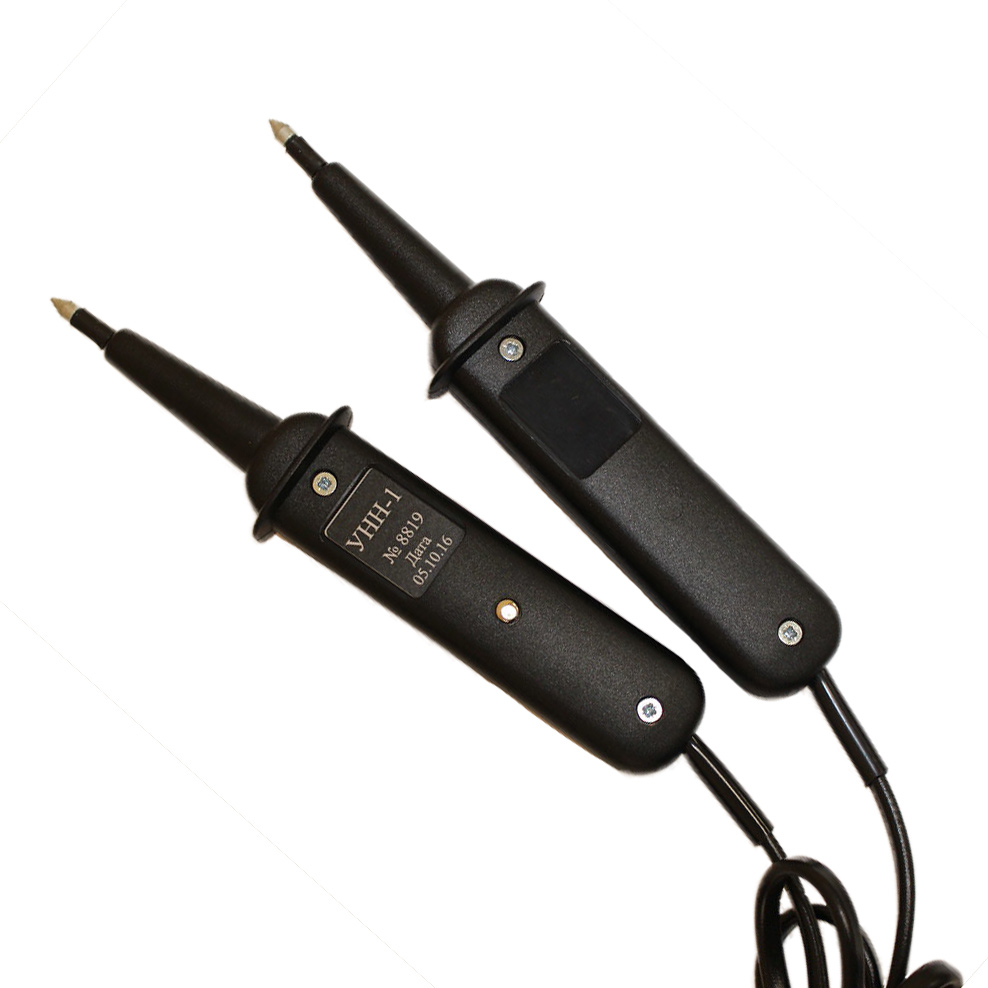

Указатель напряжения имеет двухполюсное исполнение и состоит из двух пластмассовых корпусов 1 и 2 с контактами-наконечниками 3. В одном  корпусе 1 расположены элементы электрической схемы, другой выполнен в виде щупа 2. Корпуса указателя напряжения соединяются между собой гибким проводом 4 с усиленной изоляцией и имеют упоры со стороны контактов-наконечников, которые вставлены в пластикатные трубки, обеспечивающие защиту от напряжения до 1000 В. Определение наличия напряжения производится путем касания контактами-наконечниками 3 токоведущих частей. При  этом  загораются оба светодиода 5 при переменном напряжении, либо один из светодиодов 5 при контроле  постоянного напряжения. Для определения фазного провода необходимо наконечником 3 корпуса 1 коснуться исследуемой токоведущей части и пальцем коснуться контакта 7. Если токоведущая часть оказалась фазой должен загораться светодиод 6 (F). Светодиод  8 одновременно со звуковым сигналом  используется для прозвонки электрических цепей.

Технические данные

1. Диапазон напряжений, определяемых указателем – от 12 до 380 В.
2. Величина тока при максимальном значении напряжения не более 10 мА.
3. Длина гибкого соединительного провода указателя, не менее 1,1 м.
4. Длина неизолированной части контактов-наконечников, не более 0,007 м.
5. Время индикации максимально допустимого контролируемого напряжения  не более 1 мин.
6. Габаритные размеры указателя, мм, не более:

—  корпуса       —  160 х 30 м

—  щупа           —    155 х 26 мм

Масса прибора не более  0,100 кг
