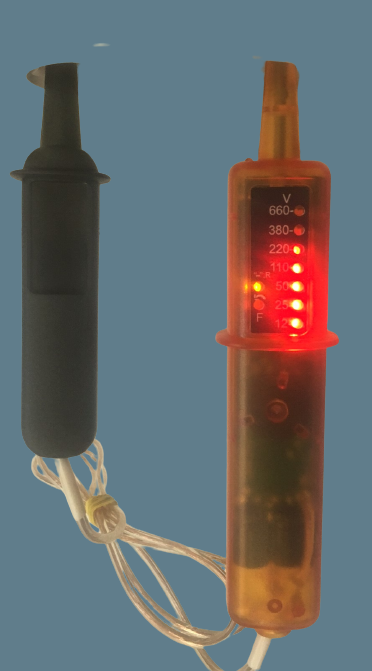

УНН ЗПМ 12-660 Указатель низкого напряжения двухполюсный

УНН ЗПМ 12-660 Указатель низкого напряжения двухполюсный

Указатель низкого напряжения УНН ЗПМ 12-660 предназначен для определения наличия или отсутствия напряжения, постоянного и переменного тока от 12 до 660 В. Дискретные значения индицируемого напряжения: 12; 25; 50; 110; 220; 380; 660. Соответствует требованиям технических регламентов Таможенного союза: ТР ТС 020/2011 «Электромагнитная совместимость технических средств».



Категория: Метка:

Описание

В электроустановках напряжением до 1000 В применяются двухполюсные указатели напряжения, работающие на принципе протекания активного тока и предназначенные для электроустановок переменного и постоянного тока, и однополюсные, работающие при протекании емкостного тока (п.10.5.8.1 ТКП 290-2023).

Указатель низкого напряжения УНН ЗПМ 12-660 предназначен для определения наличия или отсутствия напряжения, постоянного и переменного тока от 12 до 660 В. Дискретные значения индицируемого напряжения: 12; 25; 50; 110; 220; 380; 660. Указатель имеет световую и звуковую индикацию, определяет полярность постоянного и фазу переменного напряжения, а так же целостность электрических цепей сопротивлением не более 50 кОм (режим звуковой прозвонки). Указателем можно определить направление вращения (чередование) фаз в 3-х фазных цепях переменного тока для правильного подключения 3-ч фазных электросчетчиков и 3-х фазных асинхронных двигателей. Для повышения надежности использования указатель не имеет элементов питания и переключателей. Для выполнения работ с недостаточной освещенностью указатель имеет встроенную светодиодную подсветку.

Указатель напряжения работает при непосредственном прикосновении к токоведущим частям контактами наконечниками. Работа устройства основана на протекании активного тока и визуальной (свечение светодиодов) и звуковой индикации напряжения. Звуко-световая прозвонка осуществляется от энергии накопительного конденсатора и не имеет внешних элементов питания.

Детали

Условия эксплуатации указателя

— температура окружающего воздуха от минус 45 до 40 градусов цельсия;
— относительная влажность воздуха до 98% при температуре плюс 25 градусов цельсия.
Технические характеристики:

1. Диапазон напряжений, определяемых указателем — от 12 до 660 В
2. Нижний порог зажигания для каждого диапазона напряжения — не более минус 5%
3. Максимальное сопротивление внешней цепи, при котором обеспечивается прозвонка — 5- кОм
4. Время сохранения работоспособности указателя в режиме прозвонки после одной зарядки не менее 48 часов.
5. Время непрерывного звучания сигнала при нулевом сопротивлении измеряемой цепи от одной зарядки не менее 10 мин.
6. Количество замкнутых цепей, которые можно прозвонить от одной зарядки не менее 300.
7. Длина гибкого соединительного провода указателя, не менее 1,1 м.
8. Длина неизолированной части контактов наконечников, не более 7 мм.
9. Время зарядки конденсатора для прозвонки не более 1 мин.
10. Время индикации максимально допустимого контролируемого напряжения не более 1 мин.
11. Габаритные размеры указателя, мм, не более:
— корпуса — 230х47х38 мм;
— щупа — 155х26 мм.
12. Масса прибора не более 0,125 кг
13. Срок службы — 5 лет
Комплектность

— указатель низкого напряжения УНН ЗПМ — 1 шт.
— паспорт (инструкция по эксплуатации) — 1 экз.
— чехол для укладки — 1 шт.
Требования безопасности

1. При эксплуатации указателя напряжения необходимо руководствоваться ТКП 290-2023
2. При работе указателем низкого напряжения запрещается прикасаться к неизолированным контактам-наконечникам указателя
3. Не допускается эксплуатация указателей в средах:
— взрывоопасной;
— содержащей агрессивные газы и пары, разрушающие пластмассу, металлу и изоляцию
Правила хранения

Указатели низкого напряжения УНН ЗПМ должны храниться при температуре окружающего воздуха от плюс 5 до плюя 35 градусов цельсия и относительной влажности 95% при температуре плюс 25 градусов цельсия, при этом в помещении для хранения не должно быть пыли, паров кислот, щелочей и других вредных примесей, вызывающих коррозию.
